Запорная арматура играет важнейшую роль в системах трубопроводов различного назначения. Среди многообразия запорной арматуры особое место занимают запорные клапаны, которые обеспечивают надежное перекрытие потока рабочей среды и контроль её движения по трубопроводу.
Запорный клапан представляет собой трубопроводную арматуру, предназначенную для полного перекрытия или открытия прохода для транспортируемой среды. В отличие от других типов арматуры, клапаны не предназначены для регулирования расхода — они работают в двух основных положениях: «открыто» и «закрыто».
Принцип работы и конструктивные особенности
Основной принцип работы запорного клапана заключается в перемещении запорного элемента относительно седла. При закрытии клапана запорный элемент плотно прижимается к седлу, полностью перекрывая проходное сечение. При открытии запорный элемент отводится от седла, обеспечивая свободный проход рабочей среды.
Качество уплотнения в запорных клапанах определяется точностью изготовления сопрягаемых поверхностей седла и запорного элемента, а также материалами уплотнительных элементов.

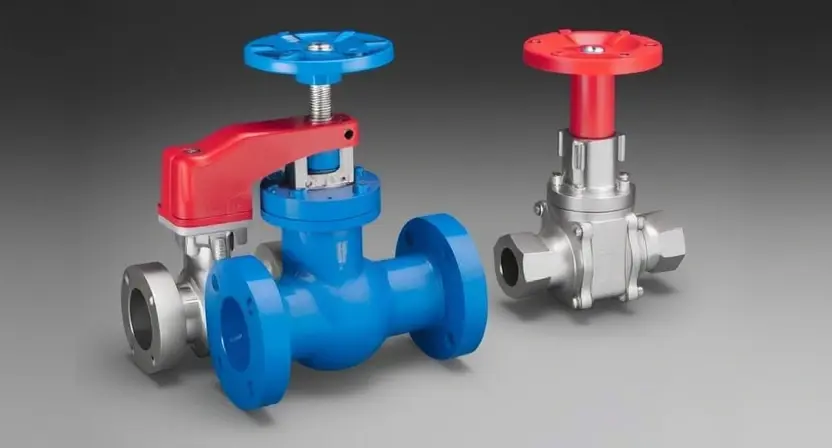

Конструкция запорного клапана включает несколько основных элементов: корпус с входным и выходным патрубками, седло, запорный элемент (золотник, тарелка или шар), шпиндель для передачи усилия, привод (ручной, электрический, пневматический или гидравлический) и уплотнительные элементы.
Классификация запорных клапанов
Запорные клапаны классифицируются по различным признакам, что позволяет выбрать оптимальное решение для конкретных условий эксплуатации.
| Критерий классификации | Типы клапанов | Особенности применения |
|---|---|---|
| По конструкции запорного элемента | Тарельчатые, золотниковые, шаровые, мембранные | Различная герметичность и пропускная способность |
| По типу привода | Ручные, электрические, пневматические, гидравлические | Зависит от требований к автоматизации |
| По материалу корпуса | Чугунные, стальные, из нержавеющей стали, латунные | Определяется агрессивностью рабочей среды |
| По давлению | Низкого, среднего, высокого давления | Соответствие параметрам системы |
Тарельчатые клапаны являются наиболее распространенным типом благодаря простоте конструкции и надежности. Золотниковые клапаны обеспечивают быстрое срабатывание и применяются в системах автоматического управления. Шаровые клапаны отличаются минимальным гидравлическим сопротивлением в открытом состоянии.
Выбор типа запорного клапана должен основываться на анализе рабочих параметров системы: давления, температуры, свойств транспортируемой среды и требований к герметичности.
Области применения запорных клапанов
Запорные клапаны находят широкое применение в различных отраслях промышленности и коммунального хозяйства. В нефтегазовой отрасли они используются на магистральных трубопроводах, технологических установках переработки и в системах подготовки нефти и газа.
В химической промышленности запорные клапаны применяются для работы с агрессивными средами, обеспечивая надежное перекрытие потоков кислот, щелочей и других химических реагентов. Энергетическая отрасль использует клапаны в паровых и водяных системах электростанций, включая системы охлаждения и подачи питательной воды.
Системы водоснабжения и водоотведения также не обходятся без запорной арматуры. Клапаны устанавливаются на насосных станциях, в распределительных сетях и очистных сооружениях. В пищевой промышленности применяются специальные санитарные клапаны, изготовленные из материалов, разрешенных для контакта с пищевыми продуктами.
Особое внимание уделяется выбору клапанов для систем отопления и кондиционирования, где требуется длительная безотказная работа при переменных температурных режимах. В фармацевтической промышленности используются клапаны с повышенными требованиями к чистоте поверхностей и герметичности.
Правильный выбор и эксплуатация запорных клапанов обеспечивает безопасность технологических процессов, снижает эксплуатационные расходы и повышает надежность работы всей системы трубопроводов.
