Змеевик для ванной комнаты: выбор и особенности установки

В оборудование большинства ванных комнат многоквартирных и индивидуальных жилых домов входит теплообменный прибор специальной формы, выполняющий функции полотенцесушителя. Змеевик для ванной может иметь различное конструктивное исполнение, его подключают к магистрали горячего водоснабжения для того, чтобы поддерживать прибор в постоянно нагретом состоянии.

Представленные на рынке модели змеевиков отличаются друг от друга не только конструктивным исполнением, но и способами нагревания теплообменного прибора. При размещении устройства своими руками в ванной комнате понадобятся знания о выпускаемых моделях, материалах их изготовления, особенностях монтажа.

Змеевик для ванной комнаты: выбор и особенности установки

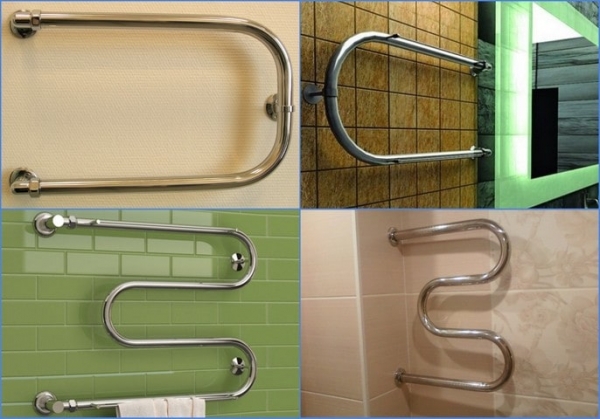

Змеевики П-образного и М-образного типа

Назначение змеевика для ванной

Настенная сушилка для ванной комнаты конструктивного исполнения в виде змеевика выполняет несколько функций:

  • Сушит полотенца, постиранное белье, мокрую одежду, обувь, играя роль батареи.
  • Греет помещение, сохраняя постоянное тепло и повышая комфортность его использования после принятия водных процедур в ванной или душевой кабине. Выходя на открытый воздух, мокрое тело не будет испытывать дискомфорт при контакте со слишком холодным воздухом.
  • Высушивает влагу, нивелируя паровой эффект и предохраняя помещение от образования грибка и плесени, препятствуя коррозии металлических деталей сантехнических приборов, бытовой техники, элементов розеток, выключателей и подсветки.

Змеевик для ванной комнаты: выбор и особенности установки

Двухконтурные полотенцесушители

Виды

Все змеевики для ванной комнаты по методу нагревания разбивают на следующие группы:

Водяные. Водяной змеевик-полотенцесушитель подключается к водорозеткам, расположенным в магистрали горячего водоснабжения, работает только при наличии в системе горячей воды. Если в многоквартирных домах с постоянным горячим водоснабжением (ГВС) отопительный змеевик всегда находится в состоянии теплообмена с воздушными массами окружающей среды, то в частном секторе в общедомовой магистрали ГВС не всегда присутствует нагретая вода и отключенный змеевик вызывает высокий риск образования в ванной плесени и грибка.

Змеевик для ванной комнаты: выбор и особенности установки

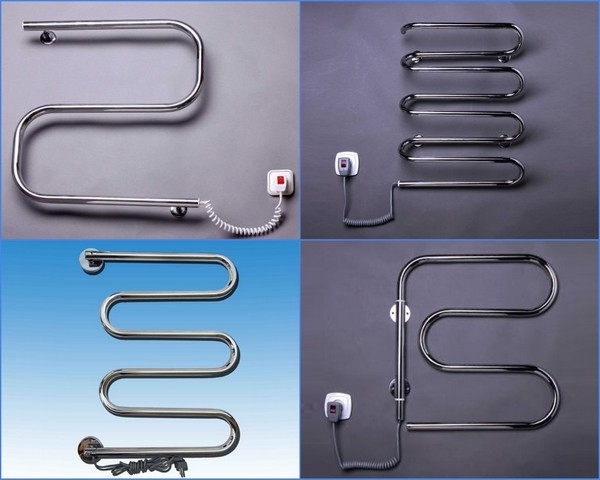

Электрические змеевики-полотенцесушители

Электрические. Сушка данного типа предназначена для автономной установки в ванные комнаты частных домов, где не выведена отдельная линия для подключения змеевика-полотенцесушителя. Электрический змеевик для ванной представляет собой узел с трубчатым электронагревательным элементом (ТЭН), помещенным в фигурную трубу обычно с масляным наполнением, применение устройства ограничивает основной его недостаток – постоянное энергопотребление в среднем около 60 Ватт. Электрозмеевик изготавливают в напольном и настенном вариантах, приборы подобно обычному нагревателю нередко устанавливают для отопления застекленных балконов и лоджий, кухонных помещений.

Комбинированный тип. Это современные приборы, подключаемые к трубопроводу горячего водоснабжения и имеющие дополнительные нагревательные элементы с питанием от электрической сети. Стандартная конструкция комбинированного полотенцесушителя представляет собой модель из двух узлов – водопроводного и масляного электрического, в одну из нижних трубок которого вставлен фитинг с ТЭНом и термостатом. Приборы оснащены терморегуляторами для выставления комфортной температуры и удобны для использования в индивидуальных жилых домах, к недостаткам относят их высокую стоимость.

Змеевик для ванной комнаты: выбор и особенности установки

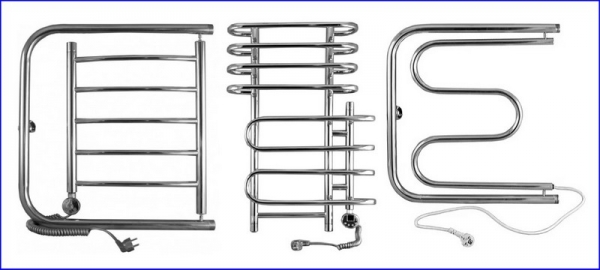

Комбинированные электро- и водяные полотенцесушители

Форма

Выпускаемый рядом производителей змеевик в ванную комнату имеет стандартный диаметр трубы в 32 мм и отличается в первую очередь разнообразием форм, основные из которых:

С-образная, простейшее конструктивное исполнение змеевиков, повсеместно устанавливаемых в советскую эпоху, обладают низкой стоимостью и наименьшей среди других видов теплоотдачей из-за недостаточно высокой общей площади поверхности. П (С) или U-образную форму имеют бюджетные стальные змеевики с оцинкованной поверхностью, рассчитанные на боковое подсоединение.

М-образные змеевики с более сложной формой и высокой тепловой отдачей удобны в использовании из-за большего количества секций, рассчитаны на боковую врезку в трубопровод.

Змеевик для ванной комнаты: выбор и особенности установки

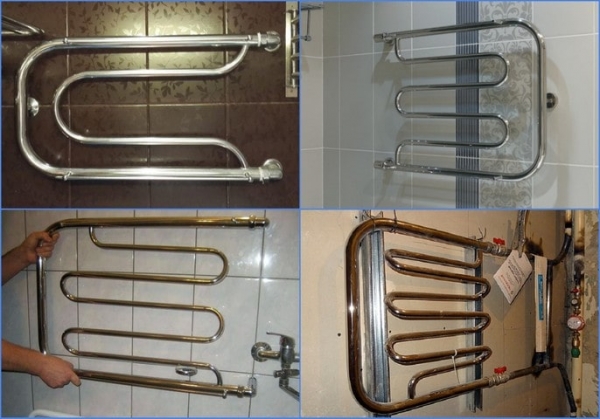

Змеевики сложной формы

Двухконтурные змеевики (С-М, С-С, С-Е-образные) — популярная конструкция полотенцесушителей, состоящая из двух параллельно подключенных друг к другу контуров, обычно внутри С-образного змеевика размещены М, С, Е-образный. Конструкция обладает высокой тепловой отдачей и эстетичным наружным видом, представляя собой заполненный трубопроводом контур.

S-образные, не так часто встречающийся вид змеевика, предназначенный для диагонального подключения к трубопроводу горячего водоснабжения.

Е-образные многосекционные, в отличие от предыдущих моделей имеют большее число изгибов, благодаря чему увеличена площадь общей поверхности и эффективность теплообмена, позволяющая эффективно обогревать большие ванные комнаты, рассчитаны на боковое подключение.

Лесенка – это многокомпонентные полотенцесушители с горизонтальным расположением трубчатых нагревательных элементов, приваренным к двум боковым стойкам большого диаметра. Могут подключаться снизу, сбоку или по диагонали.

Змеевик для ванной комнаты: выбор и особенности установки

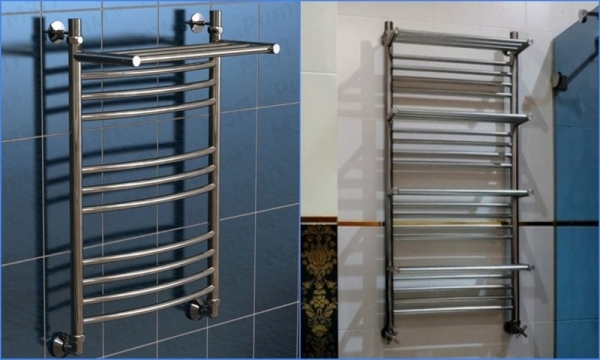

Полотенцесушители типа «Лесенка»

Материалы изготовления

Основное требование к материалу изготовления змеевиков-полотенцесушителей, эксплуатируемых в условиях повышенной влажности ванных комнат — прочность, коррозионная стойкость, высокая теплопроводность и низкий коэффициент температурного расширения. Всем этим требованиям в полной мере удовлетворяют металлы из следующих сплавов:

Низкоуглеродистая сталь. Крупные промышленные предприятия выпускают змеевики полотенцесушителей из низкоуглеродистой стали с оцинкованным покрытием, предохраняющим ее от ржавчины, по стоимости данные изделия относят к бюджетной категории. Оцинкованное покрытие в необработанном виде имеет серую матовую поверхность неэстетичного вида, которую можно легко покрасить в любой цвет.

Нержавейка. Это сплав железа с высоким содержанием хрома выдерживает температуру до 450 °С, отличается эстетичным внешним видом, устойчив ко многим агрессивным химическим веществам. Нержавейка стоит в три раза меньше латунных или медных сплавов, но существенно превосходит их по прочностным характеристикам, имеет высокий срок службы, однако при низкокачественном изготовлении с невысоким содержанием хрома может постепенно ржаветь.

Хромированная латунь. В отличие от нержавейки латунь (сплав меди с цинком) не подвержена электрохимической коррозии, выдерживает температуры до 260 °С, имеет в четыре раза большую теплопроводность, чем изделия на основе легированного железа. Современные технологии позволяют окрашивать латунные полотенцесушители в популярные цвета под золото, медь, черный хром, хамелеон.

Медь, бронза. Из данных материалов изготавливают эксклюзивные полотенцесушители для подчеркивания стиля интерьеров классик, ретро, итальянский, змеевики обладают высокими коррозионной стойкостью и теплопроводностью.

Змеевик для ванной комнаты: выбор и особенности установки

Змеевики различных материалов и цветов

Советы по выбору змеевика

Приобретая полотенцесушитель для ванной, учитывают следующие факторы:

  • Для типовых ванных комнат коммунальных многоэтажных домов покупают змеевики небольшого размера или малой площади — крупногабаритное устройство будет перегревать помещение, снижая комфортность проведения водных процедур, стирки белья.
  • В большие комнаты с душевыми кабинами или ванными ставят змеевики с высокой площадью поверхности — М-С-образные или многосекционные Е-образные, полотенцесушители типа лестница.
  • Для индивидуальных домов имеет смысл приобретать комбинированный змеевик-полотенцесушитель с электрическим подключением — это позволит поддерживать комфортную температуру в помещении при отсутствии горячей воды.
  • Для улучшения теплообмена в помещениях большой площади лучше устанавливать изделия из хромированной латуни, обладающие высокой теплопроводностью.

Змеевик для ванной комнаты: выбор и особенности установки

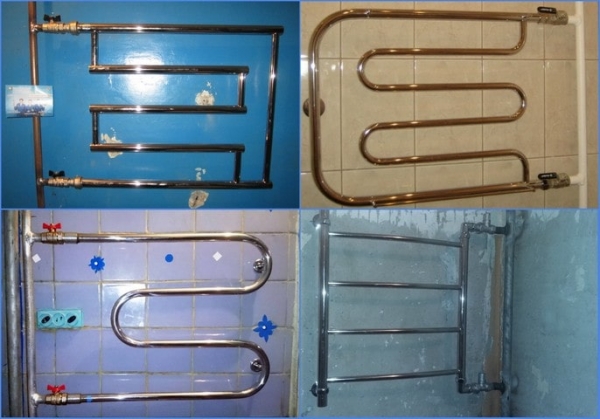

Варианты подключения змеевиков с кранами и байпасом

Особенности монтажа

Многие фирмы, реализующие различного вида полотенцесушители, оказывают услуги по замене старого и монтажу своего оборудования. Стоимость обычной установки нового полотенцесушителя колеблется вокруг средней суммы 1500 руб. в диапазоне 500 руб. в ту или иную сторону.

Также при замене или монтаже нового полотенцесушителя не всегда размерные параметры, расстояние между водорозетками подходят к новому змеевику. В этом случае приходится проводить дополнительные работы по прокладке трубопровода, изменению расстояний между точками подключения полотенцесушителя и их пространственного расположения. Проведение всех операций, когда требуется перенести водорозетки, по силам только специалистам-сантехникам с электросварочным оборудованием или паяльным утюгом для спайки полипропиленовых труб, перфоратором и прочим дополнительным инструментом.

При установке нового змеевика иногда с заменой старого прибора, необходимо учитывать следующие нюансы:

1. Существуют три схемы подключения полотенцесушителей в ванной к трубопроводу горячего водоснабжения: нижнее, диагональное и боковое. Практически все змеевики подключают сбоку, для удобства замены и обслуживания нередко между их входными патрубками устанавливают перемычку байпас с шаровыми кранами, позволяющими перекрывать подводку воды к полотенцесушителю.

Змеевик для ванной комнаты: выбор и особенности установки

Подсоединение змеевика-полотенцесушителя через приваренные к трубам резьбовые патрубки

2. Если производится замена змеевика в ванной и расстояние между водорозетками не подходит к новому изделию, единственный выход из положения — их перенос, часто сопровождающийся безвозвратным разрушением плиточного покрытия. Поэтому перед приобретением новой модели следует соотнести возможный ущерб при ее установке, связанный с разбиванием плитки, приваривании или припаивании в трубопровод нового участка со входным резьбовым патрубком.

Из этого следует, что приобретая новую модель змеевика взамен старого экономически выгодно, чтобы расстояние между ее входными патрубками соответствовало водорозеткам.

3. При установке нового полотенцесушителя после того, как меняют старый, в стене остаются отверстия под дюбеля, нарушающие эстетичный вид плиточной поверхности за прибором. Для их заделки из стены выкручивает пластиковые дюбеля (для этого в них вкручивают винт и вытаскивают его плоскогубцами) и замазывают отверстия фугой, шпаклевкой, гипсовой штукатуркой, добавив в белый материал любой краситель соответствующего плитке цвета.

Более трудоемкая операция — из мелких кусочков фрагмента разбитой старой плитки вырезать затычки размером в круглую прорезь, придав им цилиндрическую форму на точильном камне, наждачной бумаге или болгарке, после чего их вклеивают в отверстия.

4. При установке полотенцесушителя небольшие отклонения от соосности нивелируют применением специальных с хромированным покрытием муфт эксцентриков, которые в дальнейшем могут закрываться декоративными колпаками.

Змеевик для ванной комнаты: выбор и особенности установки

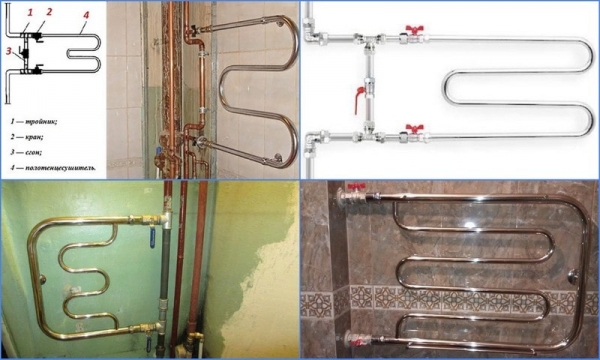

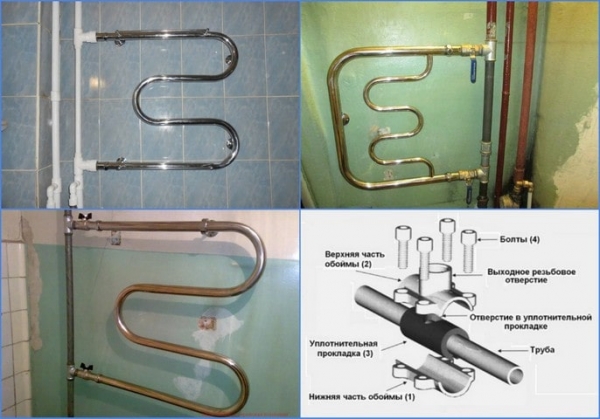

Подключение полотенцесушителя-змеевика через тройники и хомут (схема)

5. Установка змеевика нередко сопровождается его подключением к вертикально расположенным стальным трубам, для этого используют следующие методы:

  • Приваривание резьбовых патрубков. Классический способ, в стенке трубы прорезают отверстие и наверх приваривают отвод с резьбой нужного диаметра. Метод дорогостоящий и довольно трудоемкий, требует использования специального сварочного оборудования и по силам сварщику специалисту.
  • Хомут с резьбовым отводом. Для реализации метода в стенке трубы просверливают отверстие и наверх одевают хомут с герметичным уплотнителем, который фиксируют четырьмя болтами по краям (чтобы вода со временем не капала из-за самоотвинчивания, важно наличие в креплении под гайками пружинных шайб). Применение хомута — надежный и простой метод ремонта при прорыве любого вида трубопровода и врезки в его стенки, который несложно провести своими руками.
  • Резьбовой тройник. В стальном трубопроводе вырезают небольшой фрагмент, на крайних участках труб плашкой или современным клуппом нарезают резьбу, на которую затем накручивает тройниковую муфту с помощью закрепленных на ней двухсторонних фитингов типа американка. Тройник может быть выполнен как из металла, так и из популярного полипропилена. Метод довольно сложен и трудоемок, но вполне реализуем при проведении работ своими руками, если расстояние стальных труб от стены довольно велико и их можно отогнуть, избежав мешающей соосности.

Змеевик для ванной комнаты: выбор и особенности установки

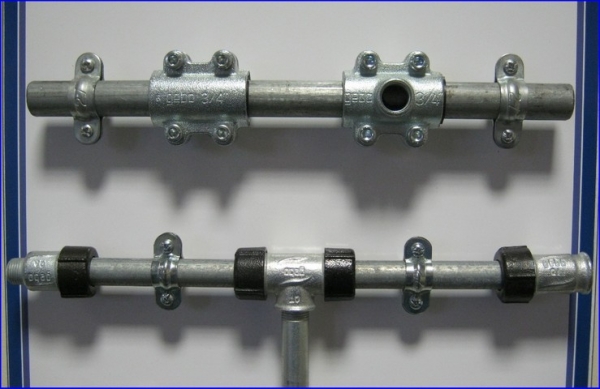

Примеры использования хомута и тройниковой муфты Gebo

  • Компрессионная муфта с резьбовым отводом Gebo. Для установки компрессионного тройника Gebo вырезают определенный участок трубопровода, отгибают один из его концов и надевают на него муфту. Совмещают торцы обрезанных труб и натягивают муфту на второй участок, после чего ее фиксируют с двух сторон прижимными гайками. В резьбовой отвод вкручивают переходную муфту и подсоединяют к ней змеевик-полотенцесушитель. Метод врезки в трубопровод с помощью муфты Gebo легко реализуем своими руками, а изготовленный в заводских условиях компрессионный фитинг обеспечивает надежное и долговременное соединение, которое при правильном монтаже не может прорвать или протекать.

6. Работы по просверливанию отверстий в плиточном покрытии помощью перфоратора проводят двумя видами сверл — вначале в режиме вращения перьевым сверлом пробивают плитку, затем меняют сверло на победитовое и проделывают в бетонной стене отверстие нужной глубины в режиме перфорации.

Змеевик для ванной комнаты: выбор и особенности установки

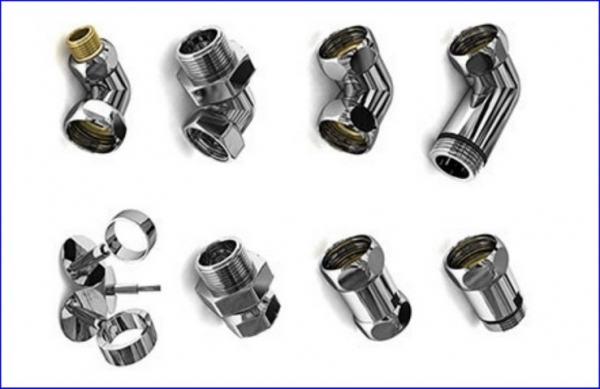

Фасонная арматура для подключения змеевика к водорозеткам

7. При монтаже змеевика на приваренные патрубки, отходящие от стальных труб, ни в коем случае нельзя применять в качестве уплотнителя разрекламированную ФУМ-ленту. Синтетическая лента легко прорезается острой треугольной резьбой стальных патрубков и собирается в каналах, не препятствуя протечкам. Так как работа с ФУМ-лентой требует определенных навыков, а резьба фитингов сантехнической аппаратуры у разных производителей отличается по качеству, лучше вообще не применять ФУМ-ленту при монтаже полотенцесушителя (и не доверять сантехникам, использующим ее при проведении работ) и выбирать ее замену льноволокном.

При монтаже полотенцесушителя следует обратить особое внимание на уплотнительные прокладки в фитингах типа «Американка». Если они сделаны из резины, которая при эксплуатации в высокотемпературном режиме может потечь, их меняют на термостойкие фторопластовые или паронитовые.

Змеевик для ванной комнаты: выбор и особенности установки

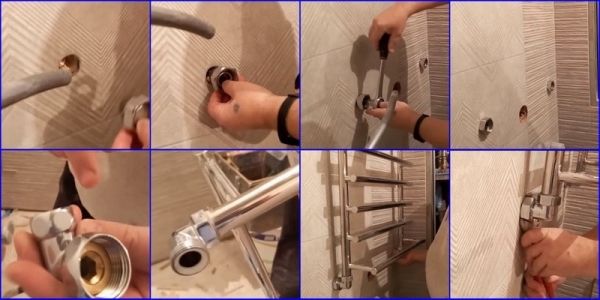

Монтаж полотенцесушителя-змеевика на переходники с американкой – основные этапы

Выбирая новый змеевик-полотенцесушитель по фото из интернета на сайтах специализированных компаний для замены старого прибора или установке его в ванную комнату после ремонта, обращают внимание на материал его изготовления, способ подключения и количество секций, которое должно соответствовать площади помещения.

Своими руками при наличии перфоратора и соответствующих сверл не так сложно установить змеевик, имеющий пространственное размещение входных патрубков, соответствующее расстоянию между водорозетками, сэкономив при этом около 1500 руб. При ином взаимном расположении патрубков и водорозеток понадобится помощь специалистов-сантехников со специальным инструментом и даже плиточников, с ценой работ в разы превышающей указанную сумму.
