Канализация в многоэтажном доме – основные особенности устройства

Устройство канализации в многоэтажном доме имеет ряд особенностей в первую очередь из-за того, что система гораздо сложнее, чем в частном доме, и должна справляться с достаточно большими нагрузками в процессе эксплуатации. Чтобы разобраться во всех особенностях конструкции, необходимо знать основные принципы, по которым она создается, и представлять, для каких функций предназначен каждый из элементов.

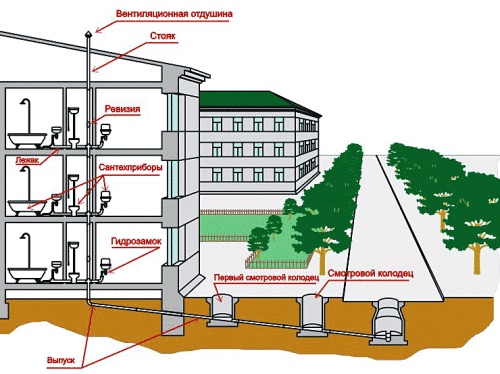

Канализация в многоэтажном доме – основные особенности устройства

Так выглядит общая система в упрощенном виде, как видите, в ней нет ничего сложного

Требования к системам

Сразу стоит отметить, что проектные организации, составляющие схемы расположения системы, в своей работе руководствуются многочисленными нормами, изложенными в соответствующих СНиП и ГОСТ. Поэтому проводить данную часть работ своими руками не стоит, так как даже простейшая канализация в пятиэтажке на самом деле гораздо сложнее, чем кажется на первый взгляд.

Ко всем без исключения сооружениям подобного рода предъявляются следующие требования:

Оптимальные диаметры трубопроводов Для наилучшего функционирования необходимо рассчитать все размеры, от этого во многом зависит, насколько качественно будут отводиться сточные канализационные воды, и насколько конструкция будет устойчивой к появлению засоров
Применение качественных материалов и комплектующих Если раньше использовались изделия из чугуна, то в наше время лидирующие позиции занимает пластик в силу целого ряда достоинств: очень малого веса элементов, устойчивости к появлению засоров благодаря гладким стенкам, простоты монтажа и высокой долговечности
Соответствие нормативным актам Существует множество требований по расположению элементов, их креплению и отступу от стен. Любые нарушения могут привести к тому, что контролирующие органы просто-напросто не примут объект, что выльется в дополнительные затраты на переделку системы в соответствии с требованиями
Надежность и долговечность Конструкция должна быть максимально надежной и удобной для обслуживания, чтобы в случае возникновения внештатных ситуаций быстро решить проблему, ведь любая неисправность чревата затоплением сразу нескольких квартир, а иногда и целых этажей

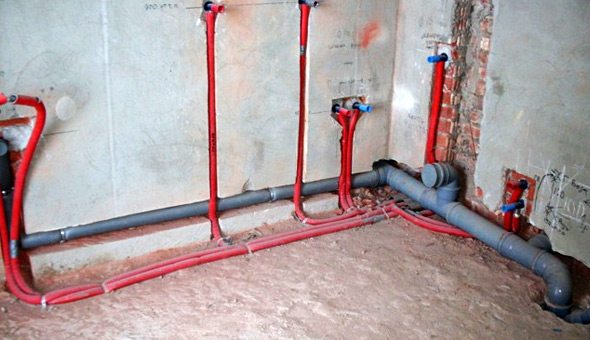

Канализация в многоэтажном доме – основные особенности устройства

Каждое помещение в доме, в котором есть канализация, проектируется отдельно

Обзор основных составляющих системы

Схема канализации в многоэтажном доме гораздо сложнее, чем в частной застройке, при этом каждая из частей очень важна, и любые недоработки вырастают в большие проблемы впоследствии. В связи с этим важно знать некоторые факторы, напрямую влияющие на качество работы всей канализации.

Стояк

Канализация в многоэтажном доме – основные особенности устройства

Основная часть конструкции, без которой прокладка канализации в многоэтажках невозможна

Канализационный стояк в многоэтажном доме подвергается самым серьезным нагрузкам, и именно эта часть системы является основополагающей.

Расположение остальных частей определяется именно в соответствии с положением основной магистрали, поэтому обзор необходимо начать именно с нее:

  • Расположение стояков, их диаметр и материал изготовления определяются еще на стадии проектирования. Все работы начинаются именно с изучения проекта и в соответствии с ним.

Важно!
Нельзя допускать прохождение стояка через жилые комнаты или рядом с ними, так как даже правильно собранная система имеет достаточно значительный уровень шума, который постоянно будет создавать дискомфорт всем жильцам.

  • В первую очередь проводится разметка будущего положения конструкции, она может располагаться как внутри стен (тогда понадобится штробление), так и снаружи, в этом случае труба выставляется с определенным отступом от поверхности.
  • Если монтаж осуществляется с отступом от поверхности, то необходимо провести крепление хомутов, которые будут фиксировать конструкцию, для этого в плитах сверлятся отверстия под дюбеля, которые идут в комплекте с креплением. Важно контролировать вертикальность расположения хомутов, чтобы быстро и легко осуществлять необходимые регулировки, используются шурупы-шпильки.

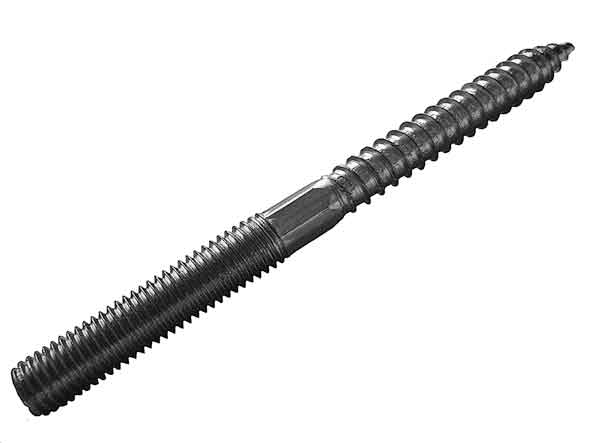

Канализация в многоэтажном доме – основные особенности устройства

На фото: шуруп-шпилька специально предназначен для быстрого регулирования положения крепежных хомутов для канализационных труб

  • Далее производится монтаж стояка, работа начинается снизу, при этом после установки каждого элемента его положение контролируется посредством строительного уровня, положение должно быть строго вертикальным без каких-либо отклонений.

Помните!
Диаметр основной сточной магистрали должен быть одинаковым по всей его длине, это гарантирует отсутствие возникновения засоров в местах изменения толщины, так как именно они являются наиболее опасными участками.

  • Для обеспечения вентиляции на крышу выводятся вытяжные трубы, которые должны располагаться на расстоянии не менее 4-х метров от открытых окон и балконов.

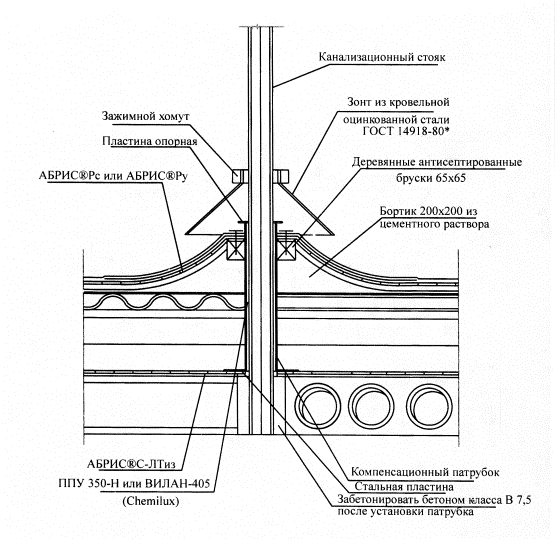

Канализация в многоэтажном доме – основные особенности устройства

Выход трубы на крышу должен быть качественно защищен от протечек во время осадков

Стоит отметить, что устройство ливневой канализации в многоэтажном доме в наши дни редко реализуется через стояки в связи с тем, что во время осадков жильцов беспокоит посторонний шум от стекающей воды. Поэтому чаще всего в современных домах делается отдельная водосливная система.

Канализация в квартирах

Эта часть во многом схожа с системой в частных домах.

При проектировании и монтаже следует помнить несколько важных правил, которые обеспечат максимально длительную эксплуатацию без засоров, надо понимать, как устроена канализация, и какие показатели наиболее важны:

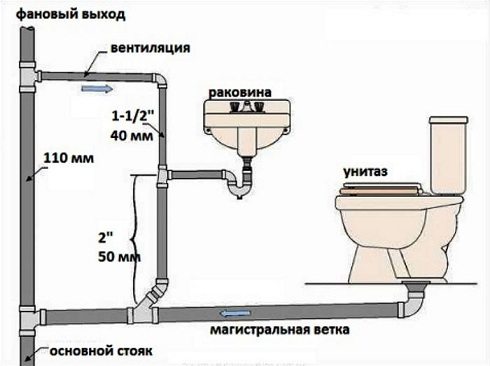

  • Для бесперебойной работы необходимо, чтобы все трубы сходились к стояку с уклоном от 3 до 5 градусов, при этом важно, чтобы показатель был одинаковым от начала и до конца. Поэтому надо тщательно выставить положение всех элементов еще до их крепления и фиксации. Неравномерный уклон может служить причиной засора, удалить который будет весьма проблематично.

Канализация в многоэтажном доме – основные особенности устройства

Уклон должен быть равномерным по всей длине

  • Лучше всего делать систему, при которой труба будет идти от кухни через ванную комнату или санузел к стояку без поворотов и ответвлений. Чем меньше изгибов в трубе, тем меньше вероятность возникновения засоров и отложений на стенках.Инструкция по проведению работ проста: как можно меньше поворотов, и как можно более равномерные уклоны.

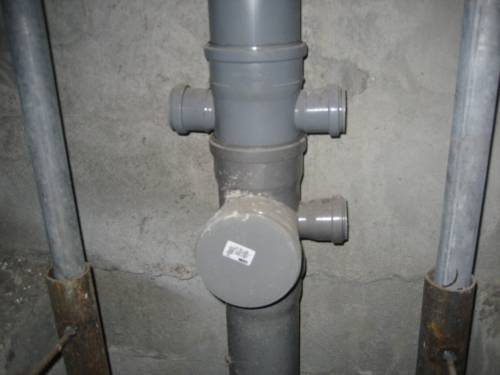

  • Не стоит забывать о необходимости оставления ревизионных узлов для прочистки системы в случае возникновения проблем. Стоит помнить, что по статистике самым проблемным является участок от кухонной мойки до ванны. Также важно оставить ревизионный люк и в стояке, иначе устранить засор канализации без порчи трубы будет невозможно.

Канализация в многоэтажном доме – основные особенности устройства

Лучше всего использовать пластиковые трубы и фитинги, их цена достаточно демократична, а процесс монтажа очень прост – с ним можно справиться и самостоятельно

Вывод

Только выполнение всех рекомендаций нормативной документации гарантирует получение хорошего результата, так как канализационные системы и их правильное функционирование во многом зависят от качественного монтажа. Видео в этой статье поможет разобраться в теме еще лучше.
