Как подключить душевую кабину к водопроводу и канализации

У потребителя широким спросом и популярностью пользуются душевые кабины, которые занимают небольшое пространство в помещении и по сравнению с ванной намного экономичнее в водопотреблении. Чтобы сократить финансовые расходы, многие производят подключение душевой кабины к водопроводу и канализационной системе самостоятельно.

Процесс не отличается высокой сложностью, для этого не требуется дорогостоящий специальный сантехнический инструмент, но во избежание типичных ошибок, следует знать основные правила и технологию проведения работ. Задачу облегчает то, что все душевые кабинки имеют одинаковую конструкцию, состоящую из двух основных частей — поддона и устанавливаемого на него каркаса с дверями, дорогие модификации оснащены также боковыми стенками с крышей, стойкой для размещения кранов и душа.

Какие бывают душевые кабины

Ассортимент выпускаемых кабин для принятия душа весьма широк, несмотря на разнообразие их конструкций и размеров, все изделия можно разделить на несколько категорий. Многие высокотехнологичные кабины нуждаются в электричестве для подсветки, устройстве гидромассажа, вентиляции и прочих функций.

Как подключить душевую кабину к водопроводу и канализации

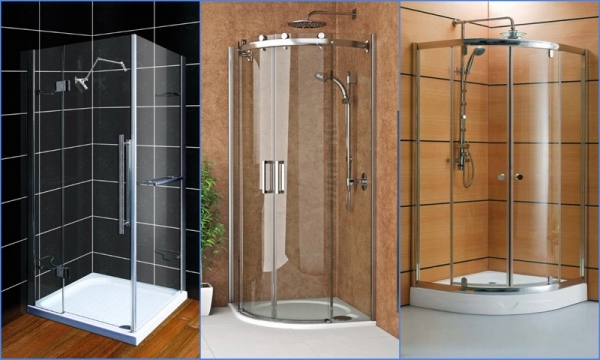

Душевые уголки

Открытые

Душевые кабины открытого типа (уголки) конструктивно выполнены с таким расчетом, чтобы их можно было интегрировать в угол ванной комнаты. Их стандартная конструкция — угловой дугообразный поддон и каркас с дверями в передней части, при этом боковое перекрытие отсутствует — его роль выполняют стены ванной.

Двери изделий делают из органического или кварцевого стекла, каркас — из алюминия и металлопрофиля с антикоррозионным покрытием, поддон — из пластика (акрил), реже из сантехнического фаянса и эмалированного металла. Стены помещений, на которые попадает вода, обычно облицовывают керамической плиткой, натуральным или искусственным камнем.

Крыши в таких моделях нет, поэтому душевую лейку устанавливает на боковую стенку ванной вместе со смесителем, иногда используют самодельный поддон или он полностью отсутствует (вода стекает через трап в полу). Открытые кабины являются бюджетным вариантом по сравнению с другими видами, в них нет верхней подсветки и различных систем регулировки водного потока (гидромассаж, тропический душ), поэтому электроэнергию к ним не подводят.

Как подключить душевую кабину к водопроводу и канализации

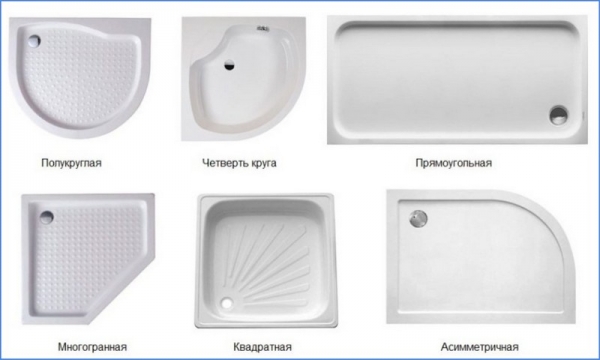

Форма поддонов

Отличительные особенности открытых кабин:

  • Душевые уголки имеют прямоугольную или дугообразную форму (Triton, River), помещаются в угол ванной или нишу.
  • Низкая стоимость в диапазоне 6000 — 15000 руб.
  • Простая конструкция и схема подключения душевой кабины, позволяющие выполнять все работы по сборке и самостоятельной установке большинству пользователей.
  • Повышенная влажность и шум в помещении из-за отсутствия потолка.
  • Невозможность использовать дополнительные функции высокотехнологичных кабин для душа — парогенератор, озонирование.
  • Жесткая привязка конструкции к ванной комнате (металлопрофиль крепят саморезами на стены), предъявляющая высокие требования к проведению облицовочных работ — качеству укладки материалов и геометрии поверхности.

Как подключить душевую кабину к водопроводу и канализации

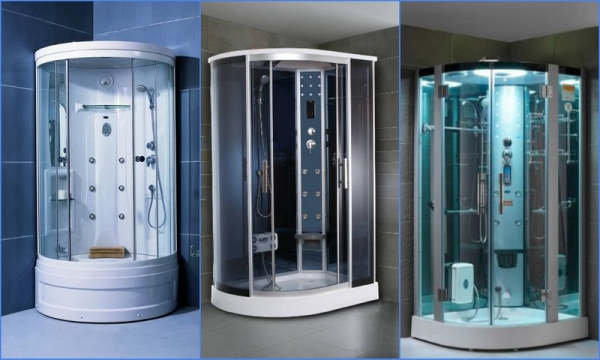

Душевые боксы

Закрытые

В моделях закрытого типа поддон, стенки и потолок представляют собой автономную конструкцию, которую можно устанавливать практически в любом помещении без нарушения целостности декоративного покрытия стен (естественно, за исключением подводки воды и канализации). Такие кабины называют душевыми боксами, изготавливаются они из тех же материалов, что и открытого типа, у покупателя широким спросом пользуются бренды Niagara, Aqualux, River.

На акриловый или стальной поддон устанавливают сборный каркас из металлопрофиля со стеклами, закрывающими стены с двух сторон, сверху размещают крышу с подсветкой и вентиляцией.

Душевые боксы имеют следующие особенности:

  • Их стоимость в зависимости от числа дополнительных функций начинается от 15000 руб. и достигает 30000 руб.
  • Изолированы от микроклимата в помещении и не изменяют его параметры — температуру, влажность. Поэтому могут устанавливаться в любых комнатах помимо ванной с соответствующей подводкой и отводом воды.
  • Обладают хорошей звукоизоляцией, что расширяет область их применения в помещениях различного назначения.

Как подключить душевую кабину к водопроводу и канализации

Формы ванн в боксах для душа

Имеют ряд следующих функциональных возможностей:

  • Гидромассаж. Бывает горизонтального типа (в акриловой ванне) и вертикальный с регулировкой водного потока по силе и углу подачи, при этом форсунки вкручивают в боковые стенки бокса.
  • Турецкая баня. Паровой генератор создает стопроцентную влажность с горячим паром, который распределяется по всей площади кабины вентилятором.
  • Тропический душ. Специальной формы насадка выпускает очень тонкие струйки, напоминающие дождевые осадки в тропиках.
  • Каскадный душ. На лежащего человека сверху падает мощный водный поток.
  • Ароматерапия. Используется в системах с парообразованием, пар, проходя через емкость с ароматной жидкостью, заполняет камеру бокса приятным расслабляющим запахом.
  • Хромотерапия. Оказывает полезное влияние на здоровье и нервную систему человека благодаря использованию ультрафиолетовых лучей и световых эффектов совместно с водными струями.
  • Озонотерапия. Воздействие на кожу молекул активного кислорода.
  • Голосовое управление. В высокотехнологичных душевых боксах предусмотрено голосовое управление водными потоками и различными функциями — имеется возможность регулировать температурные параметры воды или включать-выключать струйный массаж.
  • Телефония. Многие боксы имеют вмонтированные радиоприемники, по которым слушают радио, возможно разговаривать по телефону на громкой связи, оснащены пультами управления.
  • Внутренняя атрибутика. Наличие освещения, зеркал, сидений, полок, дозаторов для моющих средств повышает удобство пользования боксами.
  • Как подключить душевую кабину к водопроводу и канализации

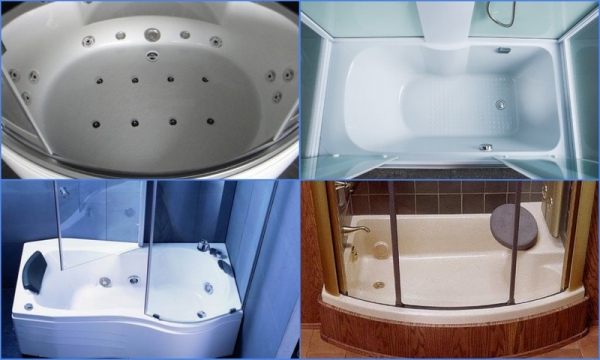

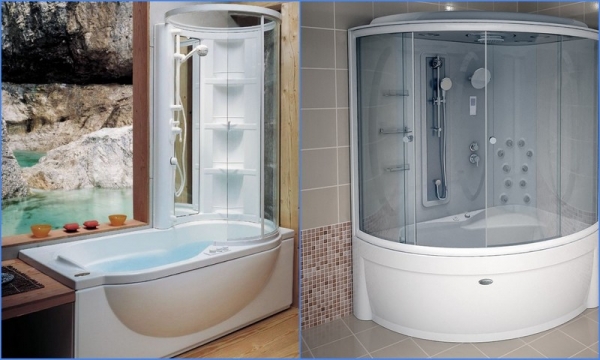

    Модификации с ванной

    Комбинированные

    Комбинированная кабина представляет собой бокс, в котором вместо основания установлен глубокий поддон в виде джакузи. Конструктивно выполнена как ванна, на стенках которой смонтирован металлический каркас с дверями и боковыми стенками, сверху часто размещена крыша. Бывают открытого и закрытого типа, имеют следующие особенности:

    • Это самые дорогие модификации душевых боксов, их стоимость начинается от 30000 руб.
    • Совмещают в себе все преимущества кабин и стандартных джакузи с наибольшим выбором возможностей при водных процедурах.
    • Занимают наибольшую площадь, соизмеримую с габаритами джакузи и ванн.

    Как подключить душевую кабину к водопроводу и канализации

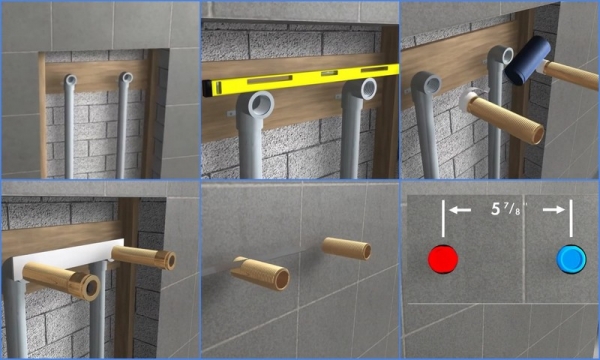

    Подготовка водорозеток

    Подготовка к подключению кабины, инструмент и комплектующие

    Перед подключением любого типа кабин, в полу и стенах рядом с точкой расположения устраивают отводы горячей и холодной воды, канализации. При использовании открытых типов кабин в одну из боковых стен встраивают водорозетки для подключения смесителя с душем, трубу канализации сечением 50 мм обычно также устраивают в стенах на небольшой высоте от пола и далее подключают к центральному стояку.

    В гидробоксе имеются готовые вводы для соединения с водоподающей линией, от водорозеток воду транспортируют через гибкие сантехнические шланги. Размещаемая душевая кабина и сток канализации должны подходить друг другу по высоте — если поддон низкий с короткими ножками, их удлиняют или выкладывают из кирпича специальный подиум, который затем облицовывают плиткой (мозаика, узкие обрезки).

    Основной инструмент и комплектующие при подключении:

    • Сифон, входящий в комплектацию кабины.
    • Гибкая подводка для холодного и горячего водоснабжения, угловые переходники.
    • Полимерные шланги для внутренней разводки воды при монтаже гидробоксов.
    • Отвертки или шуруповерт, пассатижи.
    • Разводной ключ или набор гаечных.
    • Силиконовый герметик, ФУМ-лента (сантехническая нить, анаэробный герметик).
    • Строительный металлический уровень.
    • Перфоратор с набором сверл по керамической плитке и бетону.

    Как подключить душевую кабину к водопроводу и канализации

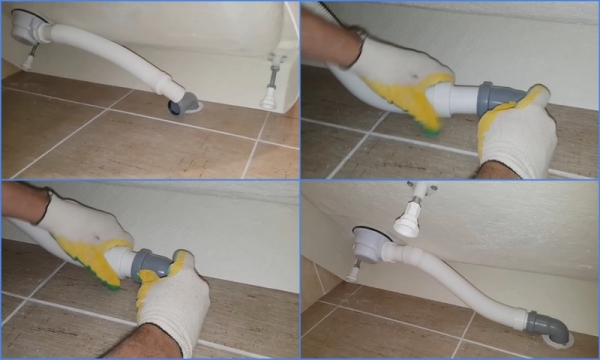

    Присоединение к канализации

    Подключение к канализационной системе

    Производя подключение душевой кабины к канализации своими руками, заранее вставляют отвод 50 мм трубы в пол или стену под поддоном, операция подсоединения состоит из следующих этапов:

    • Производят сборку поддона в соответствии с пошаговой инструкцией, устанавливая его ножки в горизонтальной плоскости с использованием разводного ключа и строительного уровня.
    • Собирают сифон, прикручивая его к поддону.
    • Ставят поддон на место, дополнительно регулируют его по уровню ножками и туго зажимают их гайками во избежание самоотвинчивания.
    • Переворачивают поддон, вставляют конец сифона в отвод канализационной трубы, ставят его на место, включают воду и проверяют систему слива на герметичность.
    • На поддон устанавливают заранее собранный каркас с дверями и крепят его к стенам на ранее прикрученные направляющие, швы у стены замазывают герметиком.

    Как подключить душевую кабину к водопроводу и канализации

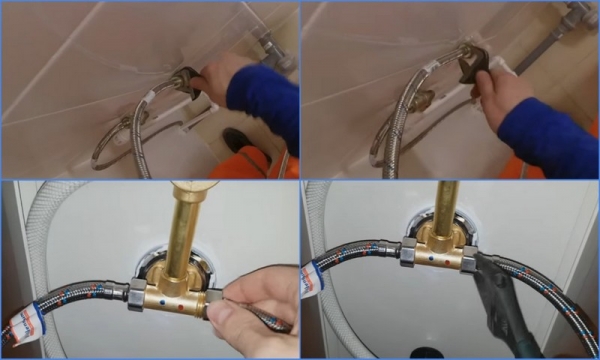

    Подключение душевого бокса к водопроводу

    Подключение к водопроводу

    Подводка воды к душевой кабине не представляет больших сложностей, если в стене правильно выведены водорозетки. При использовании душевых боксов горячая и холодная вода обычно подводится к задней панели, которая полностью не доходит до угла, в этом свободном пространстве на стене заранее монтируют две водорозетки. Их высота, взаимное расположение не играют никакой роли, они будут спрятаны за стенками душевой кабины и не видны.

    В частном доме или на даче с подогревом воды через водонагреватель (бойлер) трубопровод также прячут в стене или под стяжкой, чтобы он не мешал плотному прилеганию кабинки к поверхности облицовки.

    Подключение к водопроводу кабины закрытого типа состоит из нескольких операций:

    • Для удобства подсоединения шлангов в водорозетки предварительно вкручивают угловые переходники с наружной резьбой, используя для герметизации ФУМ-ленту.
    • Далее, к переходникам прикручивают гибкие резиновые подводки в алюминиевой оплетке или сильфонные рукава, соединение «американка» имеет резиновую прокладку и не нуждается в дополнительной герметизации.
    • Шланги подсоединяют к двум резьбовым фитингам на угловой панели, отмеченных красной и синей точками. Внутреннюю разводку проводят с помощью гибких водопроводных трубок, идущих в комплекте, их фиксируют металлическими хомутами.
    • Подключение к электросети душевого бокса проводят в соответствии с электрической схемой, обычно блок управления с электронными схемами находится на задней стенке и от него отходит вилка, которую включают в заранее установленную розетку.

    Важно: Обязательно использование заземления и автоматики для защиты от поражения электротоком УЗО, площадь поперечного сечения проводки с медными жилами — не меньше 2,5 мм2.

    Перед тем как подключить душевую кабину к водопроводу открытого типа, на одной из стен ванной в нужном месте по чертежам инструкции устанавливают две водорозетки с внутренней резьбой 1/2 дюйма.

    Как подключить душевую кабину к водопроводу и канализации

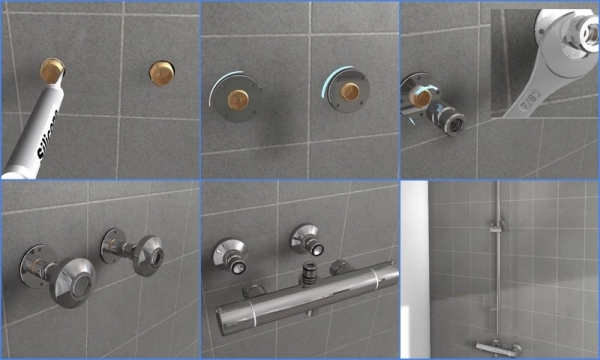

    Подключение душа к водорозеткам

    При этом следует учитывать, что они рассчитаны на использование с конкретным видом кабины, которая должна быть приобретена заранее. Далее подключение проводят в следующем порядке:

    • Используя ФУМ-ленту, вкручивают в водорозетки переходные муфты, на которые затем навинчивают декоративные тарелки, загерметизировав примыкание к стенам силиконом.
    • Ставят смеситель, к его верхней части прикручивают трубку душа, выставляют ее по уровню, отмечают точки крепежа карандашом на стене.

    Совет: Для удобства работы при сверлении глазурованной керамической плитки в место монтажа приклеивают малярную ленту — на ней лучше видны карандашные отметки и сверло для плитки не будет скользить по ее поверхности.

    • Просверливают плитку конусообразным сверлом диаметром 6 мм, вбивают дюбеля, устанавливают душевую лейку и крепят ее к стене на саморезы.
    • По завершении монтажа душа сифон подключают к канализации, ставят на место и герметизируют поддон, крепят к стенам направляющие, на которых держится дверь.

    Как подключить душевую кабину к водопроводу и канализации

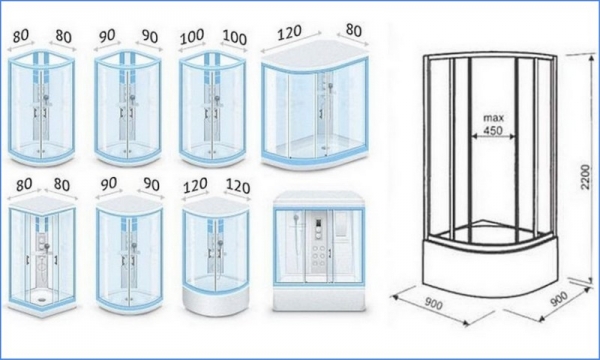

    Стандартные размеры кабин

    После приобретения любого вида душевой кабины, ее сборка, установка и подключение к водопроводу не вызывают особых трудностей у неподготовленного домовладельца при правильно расположенных водорозетках и канализационных отводах. Но обычно такими работами занимаются специалисты, производящие наиболее сложную часть всех работ — сборку, с использованием большого количества силиконового герметика и специального инструмента (шуруповерт). Поэтому своими руками данный вид операций проводят довольно редко и только с самыми простыми конструкциями открытых душевых уголков, собираемых самостоятельно.

    Сборка кабин: видео

    Уголка

    Бокса
