Элементы вентиляции и их значение в системе

Как известно, любая система состоит из множества составляющих, обеспечивающих бесперебойное функционирование и поддержание оптимальных условий внутри помещения. Это могут быть изделия из различных материалов, и если раньше больше всего использовались узлы из металла, то в наше время все чаще применяются пластиковые элементы вентиляции, они отличаются небольшим весом и достаточно демократичной стоимостью.

Элементы вентиляции и их значение в системе

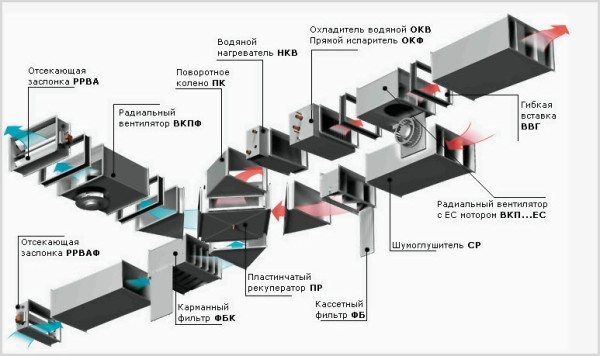

Чем сложнее коммуникации, тем разнообразнее используемые в них элементы системы вентиляции

Основные виды элементов

Несмотря на то, что количество различных элементов очень велико, существует определенный перечень, который используется практически всегда, рассмотрим основные узлы, присутствующие почти в любой системе.

Вентиляторы и вентиляционные установки С помощью данного вида устройств можно перемещать воздух по системе или осуществлять его прямой приток или отток из помещения. Если объемы воздуха велики, то применяются целые установки с большой производительностью, способные выполнять вентиляцию на протяжении длительного срока
Воздуховоды Через эти элементы производится перемещение воздуха в нужном направлении. Без этих простых узлов невозможно функционирование системы, поэтому желательно выбирать качественные изделия, их цена несколько выше, зато и функциональность, и внешний вид намного лучше.
Воздухонагреватели Применяются в коммуникациях, которые могут изменять и температуру подаваемого воздуха. Причем чаще всего используются именно нагреватели, так как с их помощью можно снизить затраты на отопление, поддерживая оптимальную влажность и состав воздуха
Фильтровальные элементы Без воздушных фильтров сложно представить даже самые простые системы. Благодаря им пыль с улицы не попадает внутрь зданий, иногда наблюдается обратный процесс, когда воздух из производственных помещений очищается от вредных компонентов, чтобы предотвратить их попадание в атмосферу
Регулирующие и запорные элементы Предназначены для изменения интенсивности подачи воздуха, а также его перераспределения и смешивания при регулировании температурных показателей. Существует множество разновидностей данного вида узлов, которые подбираются индивидуально к каждому проекту
Воздухораспределители К этой группе изделий относятся все элементы, через которые воздух попадает в помещение или удаляется из него. Они выполняются в виде решеток, панелей, узлов, дополнительно оснащенных вентиляторами, щелевых элементов и так далее
Теплоизоляционные элементы Применяются для утепления воздуховодов с целью предотвращения потерь тепла или холода, а также для того, чтобы избежать появления конденсата на поверхности

Элементы вентиляции и их значение в системе

Пластиковые вентиляционные элементы значительно упрощают процесс монтажа своими руками

Функции узлов системы и их особенности

Мы рассмотрели виды элементов, теперь остановимся на каждом из них более подробно и обстоятельно. Эта информация поможет выбрать оптимальные варианты для той или иной системы.

Вентиляторы и вентиляционные агрегаты

Это один из основных элементов, ведь благодаря ему воздух внутри системы перемещается и создается необходимый для движения воздуха перепад давления.

По своей конструкции все устройства подобного типа можно разделить на три основные группы:

  • Аксиальные или осевые устройства отличаются простой конструкцией и компактностью, благодаря чему этот вариант наиболее популярен среди застройщиков. Инструкция по его установке проста, поэтому можно сказать, что осевой вентилятор идеален для небольших систем.

Элементы вентиляции и их значение в системе

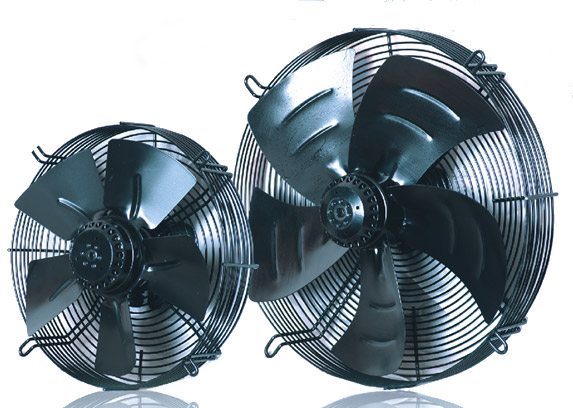

Размер вентилятора подбирается в соответствии с диаметром воздуховодов

  • Центробежные или, как их еще называют, радиальные вентиляторы, представляют собой корпус в форме улитки, в котором размещены лопасти, подающие воздух в одном направлении. Чаще всего выполняются в металлическом корпусе и предназначены для всасывания воздушной смеси.

Элементы вентиляции и их значение в системе

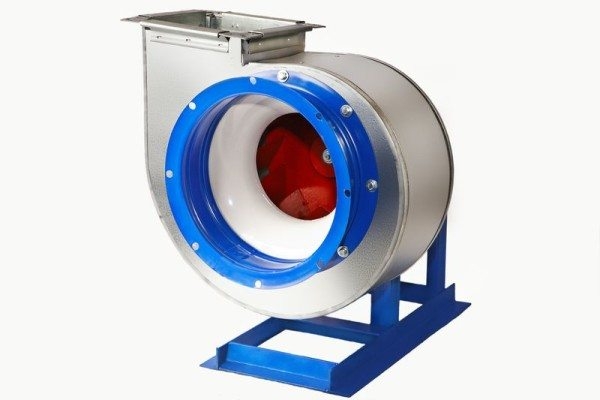

На фото: радиальные устройства чаще всего используются на промышленных объектах

  • Диаметральные вентиляторы используются в системах кондиционирования и тепловых завес также довольно широко. Они выполнены в виде колеса длиной до 120 см, которое работает перпендикулярно направлению воздуха в воздуховодах, поэтому с его помощью легко изменить направление потока, отличительными особенностями являются высокая производительность и очень низкий уровень шума в процессе работы.

Элементы вентиляции и их значение в системе

Тангенциальные устройства – самые высокотехнологичные на сегодняшний день

Можно приобретать вентиляторы как отдельно, так и в виде отдельной секции или агрегата, то есть все элементы собраны в единый узел, который устанавливается в том или ином месте, по типу расположения можно выделить следующие варианты:

  • Установки, располагаемые в вентиляционных каналах.
  • Внутренние системы, располагаемые в вентиляционных камерах.
  • Системы, устанавливаемые на крышах зданий.

Элементы вентиляции и их значение в системе

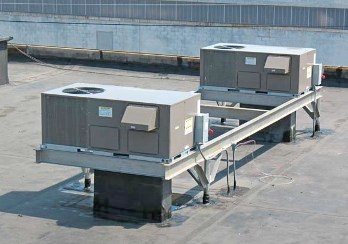

Самые производительные установки ставятся на крышах

Воздуховоды

Все элементы воздуховодов вентиляции можно разделить на группы по тому или иному признаку, например, по материалу изготовления есть следующие варианты:

  • Металлические изделия (чаще всего изготавливаются из оцинкованной либо нержавеющей стали).
  • Металлопластиковые конструкции представляют собой узлы из пластика, которые дополнительно усилены слоем металла или металлическим каркасом.
  • Изделия из пластика различаются материалом, из которого они изготовлены, ведь разные виды пластмасс имеют разные характеристики.

Важно! Если вы выполняете работы самостоятельно, необходимо выбирать изделия с фланцевыми соединениями, так как это самый простой и качественный вариант.

Элементы вентиляции и их значение в системе

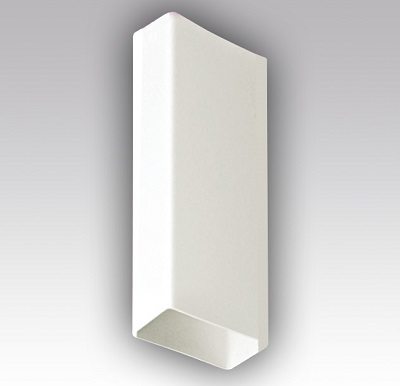

Воздуховоды могут иметь как круглую, так и квадратную и прямоугольную форму

Нагреватели воздуха

Используются в системах, где необходимо регулирование температуры воздушного потока, можно выделить несколько основных разновидностей:

  • Водяные устройства используют при работе воду, нагретую до 90-95 градусов. В качестве теплообменника применяются следующие узлы: радиаторы трубчатого и пластинчатого типа, спиральные трубки и другие варианты.
  • Паровые системы используют тепло водяного пара, которое выделяется в воздух через теплообменник, который чаще всего изготавливается из меди, алюминия или другого сплава с высокими свойствами теплопроводности.
  • Электрические воздухонагреватели используют ток, основной рабочий элемент – спираль, которая нагревается до высоких температур.

Элементы вентиляции и их значение в системе

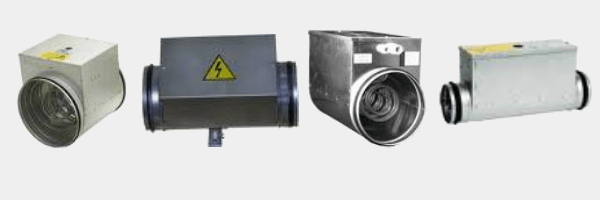

Электрический нагреватель подбирается в зависимости от диаметра воздуховода и нужной мощности

Фильтры

Эта группа изделий предназначена для очистки приточного или вытяжного воздуха. Выбирая тот или иной вариант, следует руководствоваться степенью загрязнения и требуемым качеством очистки.

Согласно общепринятым стандартам все фильтры можно разделить на 3 основные группы:

  • Грубой очистки.
  • Тонкой очистки.
  • Особо тонкой очистки.

Помните! Для надлежащей очистки воздуха необходимо, чтобы фильтрующий элемент устанавливался герметично в специальную рамку, при этом доступ к нему должен быть свободным для того, чтобы производить замену.

Элементы вентиляции и их значение в системе

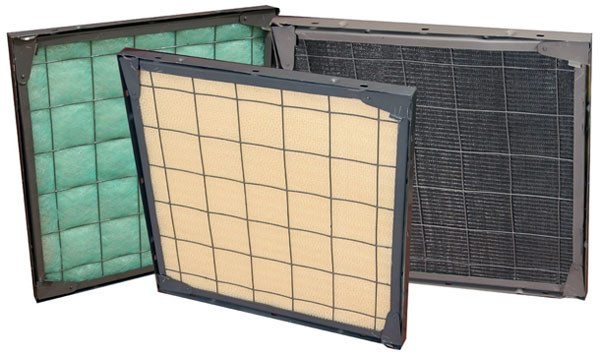

Фильтры различаются по степени очистки воздуха

Запорные и регулирующие узлы

Существует множество разновидностей подобных устройств, рассмотрим их основные варианты:

  • В зависимости от способа исполнения створок бывают неизолированные и изолированные (утепленные) варианты.
  • В зависимости от характера работы бывают запорные (двухпозиционные) и регулирующие элементы.
  • В зависимости от характера выполняемых функций можно выделить разделительные, смесительные и проходные запорные устройства.
  • Также существуют обратные и обычные клапаны, регулирующие диафрагмы и многие другие, более сложные и высокотехнологичные варианты.

Элементы вентиляции и их значение в системе

Регулирующая диафрагма может изменять интенсивность потока воздуха в зависимости от настроек

Воздухораспределители

Через эти узлы воздух попадает или удаляется из помещения, существует огромное множество конфигураций, но самыми популярными являются следующие:

  • Специальные плафоны.
  • Щелевые конструкции.
  • Решетки различных размеров и форм.
  • Сопла, увеличивающие давление.
  • Устройства с различными насадками, которые можно заменять в зависимости от выполняемых функций.

Элементы вентиляции и их значение в системе

Распределительные элементы вытяжной вентиляции могут исполняться в самых различных конфигурациях

Вывод

На самом деле, чтобы сделать качественную и производительную вентиляцию, не нужно быть профессионалом, но все-таки проект системы лучше согласовать со специалистами, чтобы избежать ошибок и просчетов.

Видео в этой статье поможет понять некоторые особенности темы еще лучше.
