Эксплуатация систем вентиляции: технические требования и нормы безопасности

Тема этой статьи — правила эксплуатации вентиляционных систем. Нам предстоит изучить действующие нормативные документы, в которых оговариваются как технические аспекты обслуживания вентиляции, так и ограничения, связанные с безопасностью труда на предприятиях.

Итак, приступим.

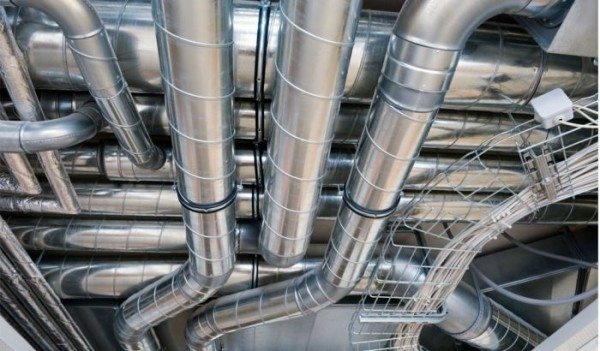

Эксплуатация систем вентиляции: технические требования и нормы безопасности

Как и любая сложная система, вентиляция нуждается в обслуживании.

Предисловие

С требованиями к пуско-наладочным работам, обслуживанию вентиляции, порядку ее включения и выключения еще с советской эпохи сохранилась несколько двусмысленная ситуация. Каждое министерство издавало собственный нормативный документ с собственным индивидуальным перечнем рекомендаций. Каких-либо общих норм, актуальных для любой вентиляционной системы, просто не существует.

Обратите внимание: причиной здесь не склонность чиновников к излишней бюрократизации чужой работы. Согласитесь, что требования для оборонных предприятий, производства токсичных инсектицидных препаратов и, скажем, для почтового отделения неизбежно будут различаться.

Приведем несколько примеров отраслевых документов.

  • В 1977 году Минсвязи утвердило «Инструкцию по эксплуатации систем вентиляции и кондиционирования воздуха на предприятиях связи».
  • В 1997 году РАО «Единые энергосистемы России» издало типовую инструкцию по эксплуатации отопления и вентиляции тепловых электростанций.

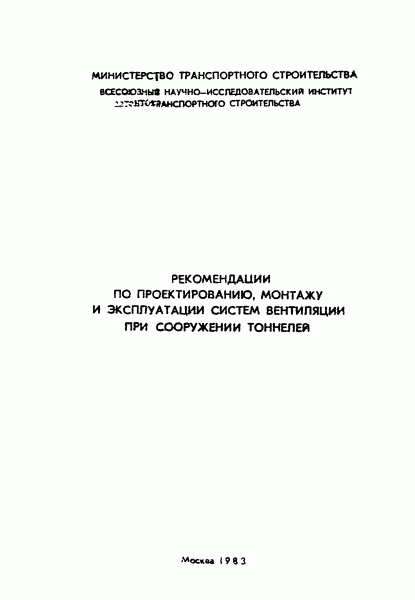

  • 1983 годом датируются принятые Министерством транспортного строительства «Рекомендации по проектированию, монтажу и эксплуатации вентиляционных систем при строительстве тоннелей».

Эксплуатация систем вентиляции: технические требования и нормы безопасности

Одна из бесчисленных инструкций по эксплуатации систем вентиляции с отраслевой спецификой.

Объектом для нашего исследования станет сравнительно старый, датирующийся 1974 годом и сохранивший актуальность в наше время  документ под названием ВСН 316-73. Именно он выбран потому, что изложенные в нем требования и рекомендации достаточно универсальны: инструкция по эксплуатации вентиляционных устройств промпредприятий Минмонтажспецстроя не завязана на какие-либо узкоспециальные условия производства.

Помимо эксплуатационных требований, мы затронем ограничения, связанные с безопасностью труда на производстве. Они исчерпывающе описаны в ГОСТ 12.4.021-75 «Система стандартов безопасности труда. Системы вентиляционные: общие требования».

Эксплуатация систем вентиляции: технические требования и нормы безопасности

Несмотря на почтенный возраст, стандарт сохраняет актуальность и периодически переиздается.

ВСН 316-73

Инструкция по эксплуатации систем вентиляции поделена на несколько тематических разделов. Мы изучим их в том же порядке, в котором они представлены в документе.

Организация эксплуатационных служб

Ответственность за состояние и эффективность работы вентиляции возлагается на главного инженера; техническое руководство эксплуатацией и ремонтом осуществляет главный энергетик (главный механик) предприятия.

Служба эксплуатации занимается:

  • Разработкой рабочих инструкций для каждого отдельного участка производства;
  • Осуществлением контроля за соблюдением этих инструкций;
  • Проверкой соответствия фактической производительности вентиляции проектным нормам;
  • Контролем за соблюдением санитарных норм (в частности, по предельным концентрациям потенциально вредных веществ). Для периодических проверок состава воздуха привлекаются сотрудники химлаборатории предприятия или сторонние организации;

Эксплуатация систем вентиляции: технические требования и нормы безопасности

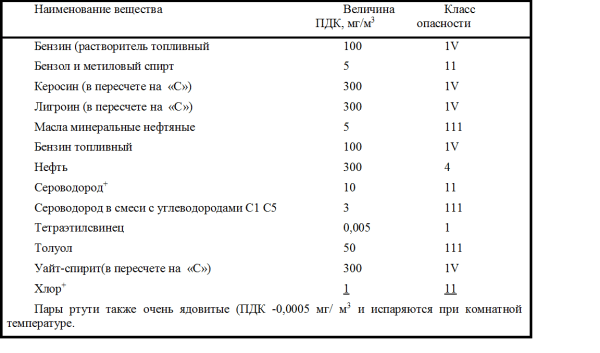

Предельно допустимые концентрации (ПДК) некоторых потенциально опасных веществ.

  • Составлением техдокументации на плановый ремонт и реконструкцию вентиляции;
  • Надзором за техническим состоянием оборудования.

В штатном расписании отдела главного энергетика предусматривается штатная единица, персонально ответственная за работу вентиляции. Должность определяется количеством ремонтных единиц оборудования:

Количество ремонтных единиц вентиляционного оборудования на предприятии Должность ответственного
Менее 600 Бригадир по вентиляции
600 — 1250 Мастер по вентиляции
Свыше 1250 Инженер по вентиляции

Включение и выключение

Приточные и общеобменные вытяжные вентиляторы включаются за 10-15 минут до начала рабочей смены. При этом порядок включения должен быть строго определенным: вначале включается вытяжка, затем приток.

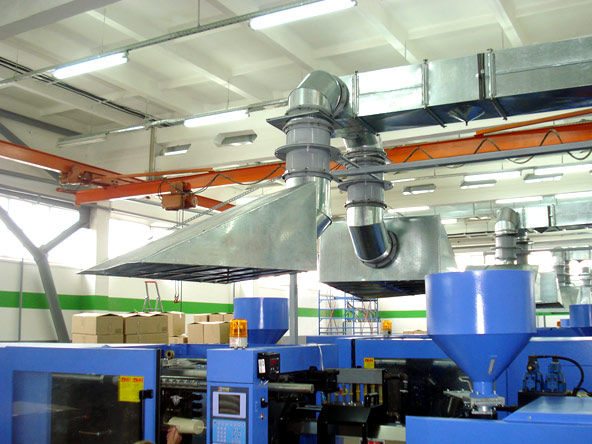

Эксплуатация систем вентиляции: технические требования и нормы безопасности

Вентиляция включается до начала смены.

Выключение производится через 10-20 минут после окончания смены в обратном порядке: вытяжка выключается после притока. Если предприятие оснащено отопительно-вентиляционной установкой, то она после окончания рабочей смены переводится из режима обмена воздухом с улицей в режим рециркуляции.

Местные вытяжки (зонты над станками, зоной сварки и т.д.) включаются за 3-5 минут до начала смены и выключаются через 3-5 минут после ее окончания. При остановке подогрева приточного воздуха на длительный срок (на время ремонта вентиляции или при остановке производства) из калориферов полностью сливается вода.

Цена несоблюдения этого требования — высокая вероятность разморозки контура в зимнее время.

Эксплуатация систем вентиляции: технические требования и нормы безопасности

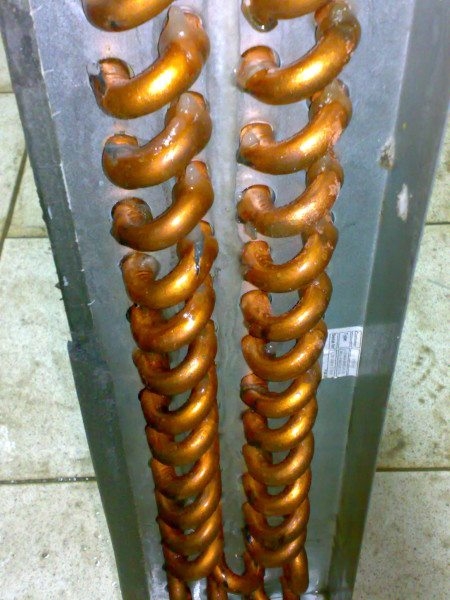

Размороженный калорифер. Расширение замерзающей воды вызвало множественные разрывы трубок там, где они лишены оребрения.

Важный момент: для слива контура нужно не только открыть сбросы в его нижней части, но и вскрыть воздушник в верхней. Без подсоса воздуха теплоноситель неизбежно зависнет в трубах.

Взрыво- и пожароопасные производства

  • Все работы с вентиляцией производятся только с разрешения начальника цеха.
  • Вентиляционные камеры проверяются рабочими-вентиляционщиками не реже одного раза в смену с обязательным занесением результатов осмотра в журнал. Все недочеты, которые могут привести к накоплению горючих или взрывоопасных веществ, устраняются сразу после их обнаружения.
  • Воздуховоды, пылеотделители, камеры и фильтры периодически очищаются от пыли, прочих загрязнений и горючих предметов. Время очистки регистрируется в письменном виде.

Эксплуатация систем вентиляции: технические требования и нормы безопасности

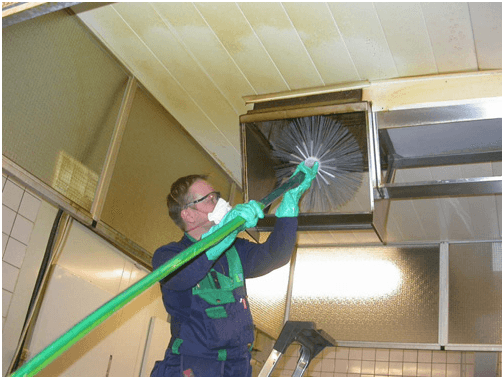

Чистка вентиляции.

  • Хранение любых материалов и инструментов в помещениях вентустановок запрещено.
  • Все работы по ремонту и реконструкции вентиляции осуществляются в нерабочее время (желательно — в выходные) после очистки оборудования от горючих и взрывоопасных отложений. Для ремонта необходимо письменное разрешение начальника цеха или смены.
  • Огнезадерживающие клапаны в стене должны быть надежно, без просветов, заделаны строительным раствором. Сами клапаны периодически очищаются и при необходимости смазываются.
  • При пожаре вентиляция останавливается, а все клапаны переводятся в закрытое положение.

Вентиляторы

Вентиляторы должны иметь плавный и по возможности бесшумный ход. Сильная вибрация в процессе работы недопустима.

Направление вращения радиальных вентиляторов должно соответствовать форме улитки.

Эксплуатация систем вентиляции: технические требования и нормы безопасности

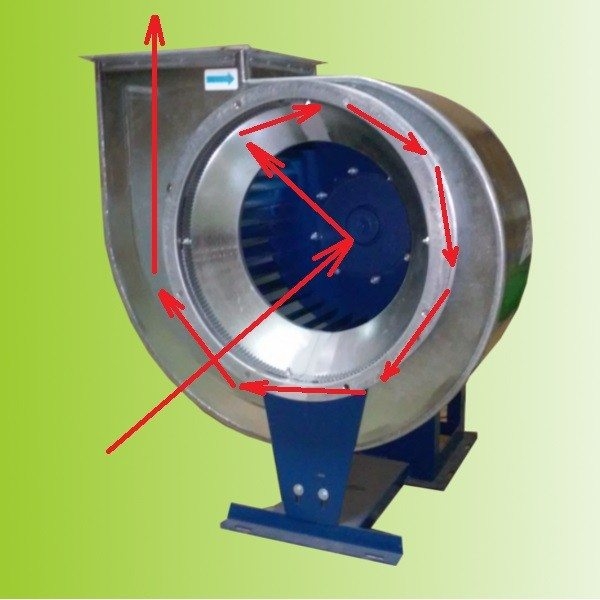

Движение воздуха при штатной работе центробежного вентилятора.

Подсказка: направление вращения закрытой крыльчатки легко определить по свободному концу оси электромотора.

Лопатки крыльчатки не должны иметь видимых деформаций, которые могут привести к биению. Нарушение балансировки тоже под запретом. Проверить баланс несложно, несколько раз раскрутив крыльчатку своими руками: она должна останавливаться в разных положениях, а не только в исходном.

Крыльчатка должна свободно вращаться от руки, не задевая при этом за кожух. Болты, крепящие корпус вентилятора к основанию, должны быть надежно затянуты. Наличие контргаек обязательно

Максимально допустимая величина биения крыльчатки вентилятора зависит от его размера:

Номер вентилятора (равен диаметру крыльчатки в дециметрах) Радиальное биение, мм Осевое биение, мм
2 — 6,3 1 2
6,3 — 12,5 2 3
Свыше 12,5 3,5 5

Зазор между крыльчаткой и всасывающим патрубком центробежного вентилятора не должен превышать 1% диаметра. Зазор между крыльчаткой и обечайкой у осевого вентилятора ограничен значением в 0,5% диаметра.

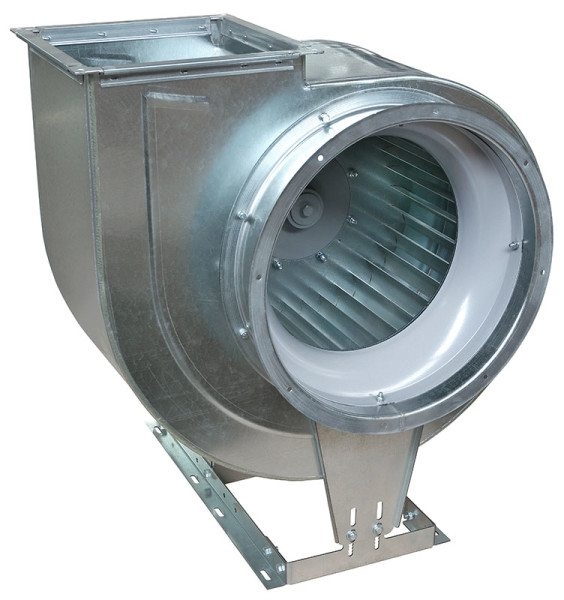

Эксплуатация систем вентиляции: технические требования и нормы безопасности

При увеличении зазора между передним диском рабочего колеса и всасывающим патрубком производительность вентилятора резко падает.

Подшипники должны осматриваться и смазываться:

  • При заливке минеральным маслом — не реже раза в месяц.
  • При использовании густых смазок (солидола и т.д.) — не реже раза в 3-4 месяца.

Замена смазки с промывкой корпуса подшипника бензином должна осуществляться:

  • Для минерального масла — не реже раза в полгода.
  • Для густых смазок — не реже раза в год.

Важно: температура корпуса подшипника не должна превышать 70С. При превышении этого значения подшипнику требуется промывка и смазка.

Крыльчатки и кожухи нуждаются в периодической очистке от пыли. При их быстром загрязнении кожухи следует снабдить герметичными люками для прочистки.

Электромоторы

Корпус электромотора должен быть заземлен.

Эксплуатация систем вентиляции: технические требования и нормы безопасности

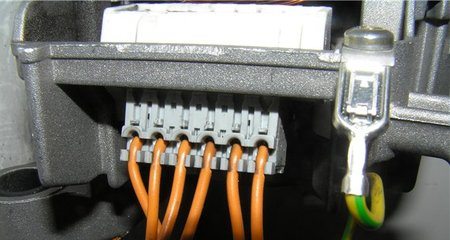

Клемма заземления в коробке пускателя.

Подача питания на мотор немедленно прекращается при следующих условиях:

  • Несчастном случае, связанном с работой вентиляционного оборудования.
  • Сильной вибрации. Она с большой вероятностью говорит о разрушении подшипника.
  • Выявленной неисправности вентилятора.
  • Сильном нагреве корпуса мотора или подшипников.
  • Дыма или огня из самого мотора или его пускателя.

Калориферы

Их периодическая очистка производится сжатым воздухом с питанием от магистрали или баллона.

При наличии фильтров грубой очистки в контурах калориферов они нуждаются в периодической прочистке и промывке сеток.

При протечках на фланцах или крышках необходима замена прокладок. При рабочей температуре до 100С используется проваренный в олифе прокладочный картон, при температуре свыше 100С — паронит (жесткая термостойкая резина). Новые прокладки перед установкой натираются графитом.

Эксплуатация систем вентиляции: технические требования и нормы безопасности

Паронит — прокладочный материал для пара и горячей воды.

Воздуховоды

Состояние болтов на фланцевых соединениях следует периодически проверять. Все болты должны быть полностью затянуты; при этом гайки должны располагаться по одну сторону от фланца.

Воздуховоды, транспортирующие воздух с агрессивными газами или испарениями, нуждаются в периодической проверке на предмет герметичности. Люки, лазы, отверстия для прочистки должны быть герметично закрыты.

При обнаружении негерметичности фланцевого соединения оно перебирается с заменой прокладки. При температуре до 70С используется пористая или монолитная резина; при рабочей температуре от 70С и выше следует применять асбестовый шнур или асбестовый картон.

Эксплуатация систем вентиляции: технические требования и нормы безопасности

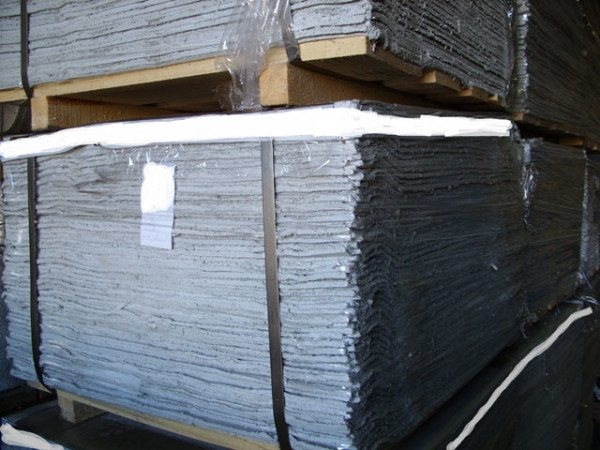

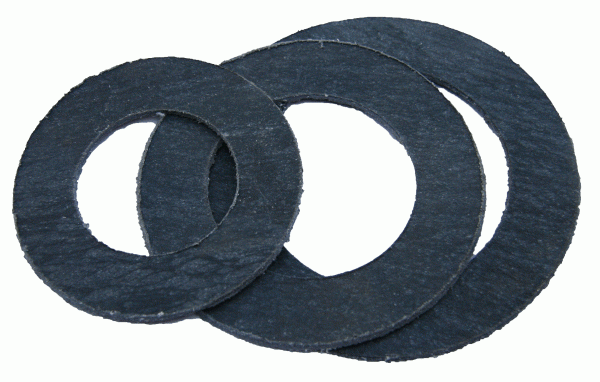

Асбестовый картон — основной материал для герметизации высокотемпературных фланцевых соединений воздуховодов.

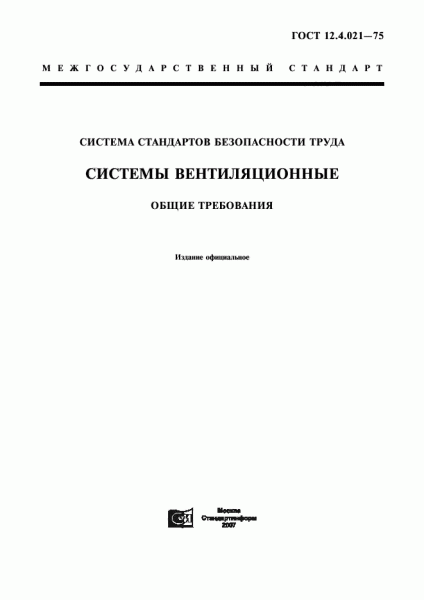

ГОСТ 12.4.021-75

В этом стандарте, как мы помним, содержится инструкция по эксплуатации вентиляционных систем, связанная с обеспечением безопасности на производстве.

Некоторые ее пункты частично дублируют предыдущий документ; чтобы не повторяться, мы исключим их из рассмотрения.

  • Помещения, в которых размещается вентиляционное оборудование, должны запираться. Двери маркируются надписями, запрещающими вход для неуполномоченных лиц.
  • Проверка толщины стенок воздуховодов, контактирующих с агрессивными средами, выполняется не реже раза в год.
  • Огнезащитные клапаны тоже проверяются не реже раза в год. Результаты осмотра и проверки регистрируются в паспорте каждого устройства.
  • Смазка подшипников осуществляется лишь после полной остановки и обесточивания устройств.
  • Способы очистки воздуховодов, крыльчаток и кожухов вентиляторов, фильтров и камер на пожароопасных и взрывоопасных производствах должны исключать возможность взрыва или возгорания накопившихся материалов.

Эксплуатация систем вентиляции: технические требования и нормы безопасности

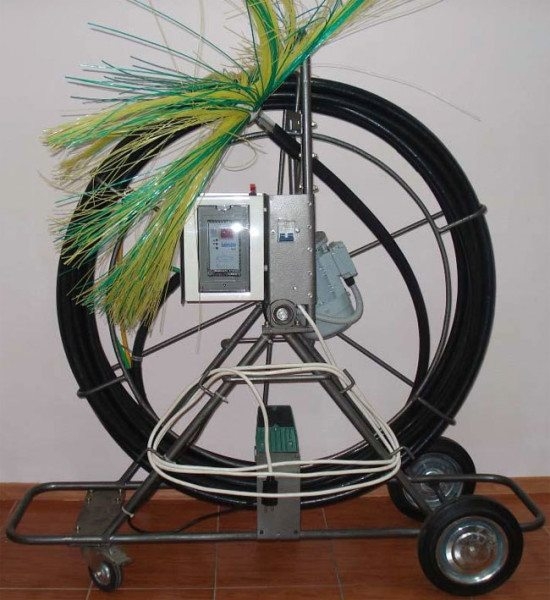

Устройство для чистки воздуховодов на этом фото оснащено щеткой на гибком валу.

Заключение

Надеемся, что наш краткий обзор действующих нормативных документов окажется полезным для читателя. Как обычно, в прикрепленном видео в этой статье можно найти дополнительные тематические материалы (см.также статью «Проект вентиляции: этапы разработки»).

Успехов!

Источник
